圓錐式破碎機

彈簧圓錐破碎機介紹

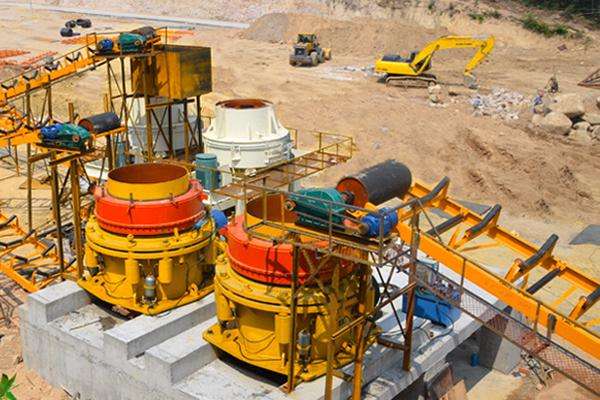

彈簧圓錐破碎機適用于冶金、建材、礦業、化工等行業，可對鐵礦石、銅礦石、石灰石、石英、花崗巖、砂巖等中等和中等以上硬度的物料進行中、細碎作業。破碎腔型式由礦石用途決定，標準型運用于中碎；中型適用于中細碎；短頭型適用于細碎。該機具有結構可靠，生產效率高，調整方便，使用經濟等特點。

彈簧圓錐破碎機主要結構

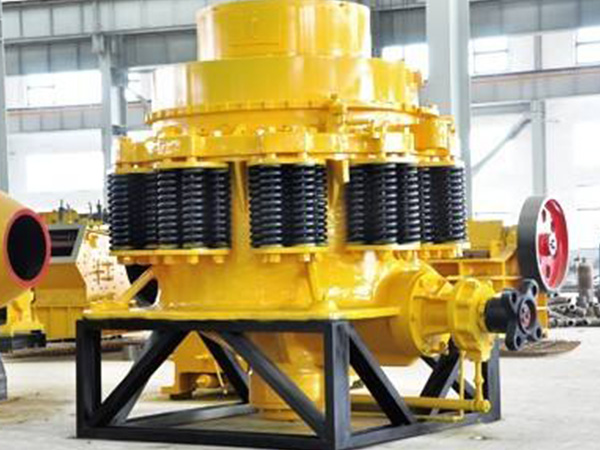

彈簧圓錐破主要由上殼體、下殼體、內錐襯板、外錐襯板、鎖緊彈簧、主軸、大小傳動齒輪等構成。運行的時候電機帶動小齒輪，小齒輪帶動大齒輪，大齒輪帶動主軸和動錐旋轉。
彈簧圓錐破碎機的技術性能
1、利用料層破碎原理設計，具有過載液壓清腔系統和制冷技術的潤滑系統，保證了生產過程穩定和安全。
2、配有液壓推動缸和鎖緊缸，來達到液壓調整排放口。
3、將調整套、軋臼壁、破碎錐軀體和破碎壁經過機加工后直接錐面聯接，替代以往煩瑣的澆注聯接工藝。
4、其彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器。
5、采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證可靠工作。

彈簧圓錐破碎機工作原理
工作時，電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。

彈簧圓錐破碎機技術參數
